Технический дизайн-проект

Красивая 3D-картинка интерьера не отвечает на вопросы, которые задают строители: где проходят трубы, на какой высоте ставить розетки, как укладывать плитку. Ответы даёт технический дизайн-проект — комплект рабочих чертежей, схем и ведомостей. Разберём, что он собой представляет, что в него входит, как выглядит образец альбома и от чего зависит стоимость.

Что такое технический дизайн-проект и зачем он нужен

Технический дизайн-проект, или технический проект дизайна интерьера, — это пакет рабочих чертежей, по которому бригада выполняет ремонт. В нём нет атмосферных картинок: есть размеры, привязки, материалы, узлы и последовательность работ.

Проект решает три задачи:

• Точность. Все размеры и высоты зафиксированы на чертежах, поэтому ошибку находят на бумаге, а не на объекте.
• Скорость. Мастерам не нужно гадать и звонить заказчику: решение уже принято и нарисовано.
• Предсказуемость бюджета. По ведомостям считают материалы и смету, поэтому итоговая сумма реже расходится с первоначальной.

Без чертежей типичные последствия известны: розетка оказывается за шкафом, сантехнический вывод приходится переносить, вскрывая стяжку, а материалов покупают больше или меньше, чем нужно.

Чем технический проект дизайна интерьера отличается от дизайн-проекта и визуализации

Эти понятия часто смешивают, хотя отвечают они на разные вопросы. Визуализация показывает, как интерьер будет выглядеть. Дизайн-проект шире: он включает концепцию, подбор материалов и 3D-изображения. Технический проект объясняет, как всё это построить.

Технический проект может существовать и без визуализации. Так делают при повторном ремонте, ограниченном бюджете или когда стиль интерьера уже определён. Перед заказом уточните у исполнителя, что именно он называет «дизайн-проектом»: у разных студий состав отличается.

Что входит в технический дизайн-проект

Технический проект — это не один чертёж, а альбом из нескольких групп документов. Состав зависит от комплектации и сложности объекта, но основа почти всегда одна.

Планировочные чертежи

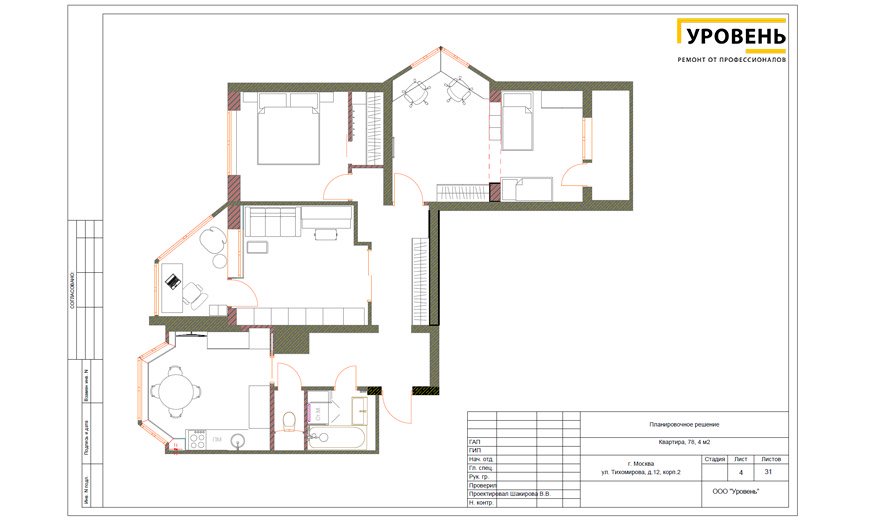

Это фундамент, на котором строятся остальные листы. В группу входят обмерный план, план демонтажа и монтажа перегородок, план расстановки мебели и сантехники, план дверей и экспликация помещений.

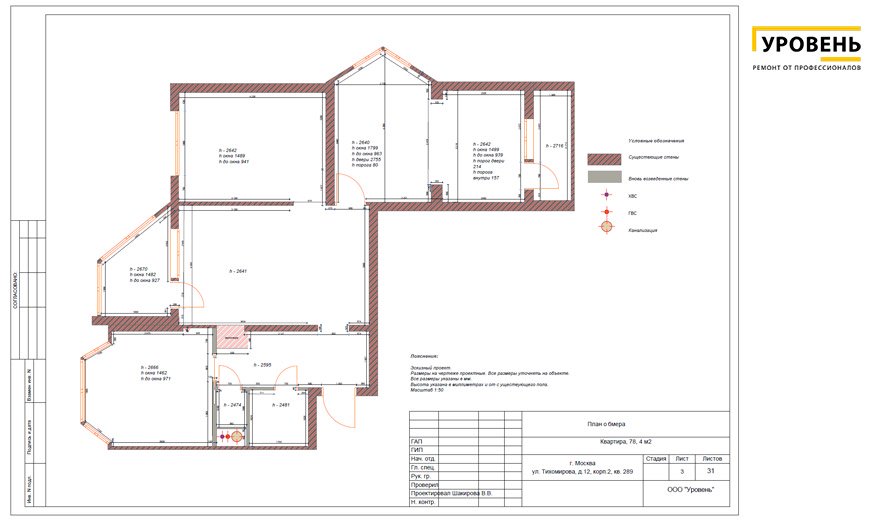

Обмерный план снимают на объекте, а не берут из документов БТИ: те создавались для регистрации и могут отличаться от фактических размеров на несколько сантиметров. Для встроенной мебели и техники такая погрешность критична.

Инженерные чертежи

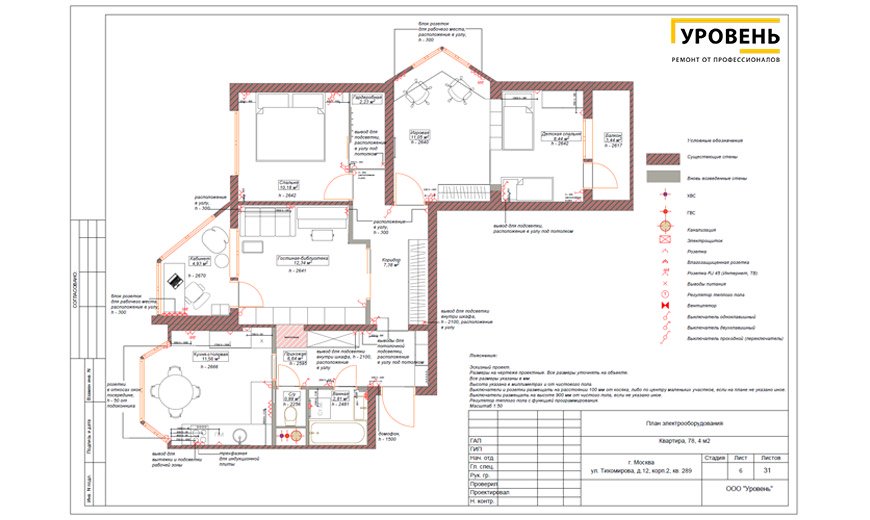

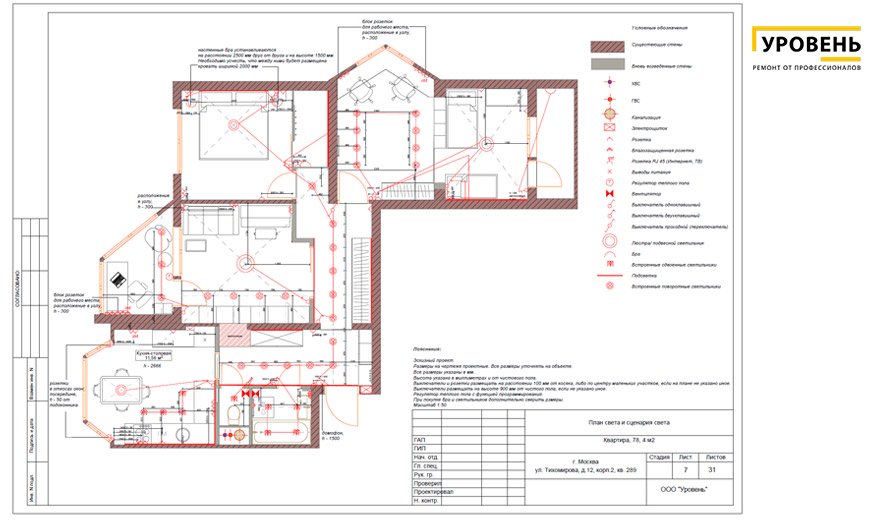

Эти схемы закладывают коммуникации до чистовой отделки: планы освещения и управления светом, розеток и слаботочных сетей, тёплых полов, сантехники, отопления и кондиционирования. Ошибки здесь самые дорогие. Чтобы сдвинуть сантехнический вывод на 10 сантиметров, придётся вскрывать пол и переделывать облицовку.

Чертежи отделки и развёртки стен

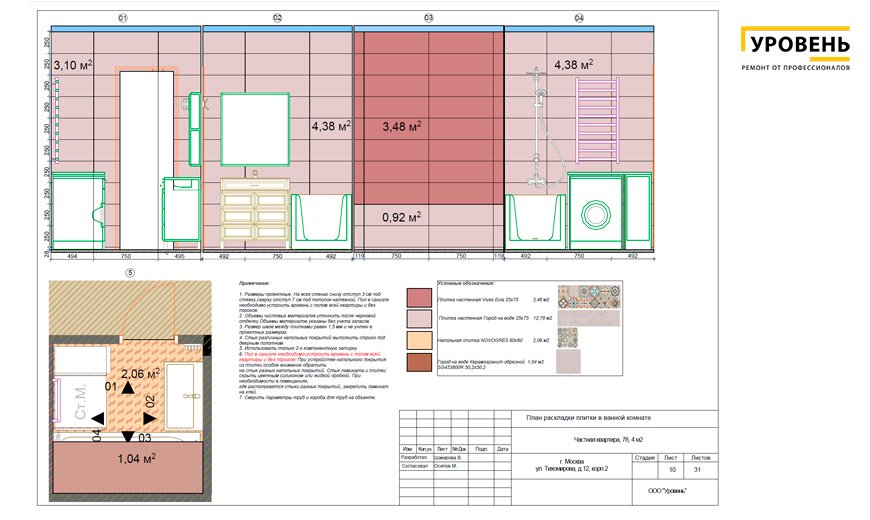

К этой группе относятся планы потолков, полов, плинтусов и подготовки стен, а также развёртки — фронтальные виды каждой стены с привязкой розеток, светильников и мебели. Отдельным разделом часто делают раскладку плитки: она показывает подрезки и точное количество материала.

Ведомости, спецификации и пояснительная записка

Ведомости площадей и электрофурнитуры, спецификация материалов с артикулами и количеством превращают чертежи в готовый список закупок и основу для сметы. Пояснительная записка разъясняет нестандартные узлы, чтобы у строителей не оставалось вопросов.

Какие стандарты и нормы должен соблюдать технический дизайн-проект

Единого обязательного стандарта именно на дизайн-проект интерьера нет, поэтому качество документации зависит от того, на какие нормы опирается исполнитель. Требования делятся на две группы: оформление чертежей и нормы, которые влияют на сами проектные решения.

Оформление чертежей

Профессиональные студии ориентируются на систему проектной документации для строительства (СПДС), в первую очередь на ГОСТ Р 21.101 с основными требованиями к проектной и рабочей документации, а также на связанные ГОСТ по форматам листов, масштабам и условным обозначениям. Для электрики и сантехники применяют стандартные условные графические изображения: так электрик и сантехник читают чертёж одинаково. Для дизайн-проекта это не жёсткое требование, но надёжный признак качества: на листах есть рамка, штамп, нумерация, масштаб и легенда.

Нормы, которые влияют на решения

• Жилищный кодекс РФ. Устанавливает порядок переустройства и перепланировки, включая ограничения на вмешательство в несущие конструкции и перенос мокрых зон.
• ПУЭ и своды правил по электроустановкам жилых зданий. Определяют требования к защите, разделению линий и оборудованию помещений с повышенной влажностью.
• Своды правил по водоснабжению, канализации, отоплению и вентиляции. Влияют на схемы подключения, уклоны, воздухообмен.
• Пожарные и санитарные требования. Касаются эвакуационных путей, естественного освещения и вентиляции жилых помещений.

Своды правил периодически обновляются, поэтому хороший исполнитель указывает в пояснительной записке, на какие редакции опирался, а спорные вопросы по перепланировке согласует с профильной организацией.

Как достигается эргономика в техническом проекте

Эргономика — это удобство повседневных действий: пройти, открыть дверцу, включить свет, подключить технику. Закладывать её нужно на этапе чертежей, пока исправления стоят дёшево. Для этого используют несколько приёмов.

• Исходные данные о семье. Анкета фиксирует состав семьи, привычки, рост, количество техники и сценарии использования комнат. От этого зависят зонирование и расстановка мебели.
• Проверка расстановки в масштабе. На плане с размерами проверяют проходы, зазоры между предметами, площадь для открывания дверей, фасадов и ящиков. В проектной практике основные проходы закладывают около 90–100 см, а между отдельными предметами оставляют не менее 60 см.
• Привязка электрики к мебели. Розетки размещают там, где реально стоят кровать, рабочий стол, техника и кухонные приборы, а не «по периметру». Выключатели ставят у входа на удобной высоте с учётом открывания двери, а проходные выключатели позволяют гасить свет, не вставая с кровати.
• Сценарии освещения. Общий, рабочий и вечерний свет разделяют на группы, чтобы управлять каждым отдельно.
• Доступность инженерии. Терморегуляторы тёплого пола располагают в удобных местах, кранам и счётчикам оставляют доступ, кондиционер размещают так, чтобы поток не был направлен на кровать или рабочее место, а радиатор не закрывала мебель.
• Несколько вариантов планировки. Сравнение вариантов на плане позволяет выбрать удобный до начала строительных работ.

Пример технического дизайн-проекта: образец альбома чертежей

Готовый технический проект передают в виде альбома. Обычно это печатный комплект формата А3 для прораба и электронный PDF, иногда с отдельными файлами по каждому плану, чтобы их можно было отправить поставщикам для расчёта предложений.

Чтобы прочитать любой лист, найдите три элемента: размерные линии с привязками, легенду с условными обозначениями и номер листа в общем порядке альбома. Если на плане нет привязок к стенам и мебели, работать по нему на объекте нельзя.

На объекте альбом должен быть актуальной версии у всех исполнителей: электрика и сантехника сверяют по инженерным планам, отделочники — по планам полов, потолков и развёрткам.

Что технический проект даёт клиенту при ремонте

Для заказчика проект — это не набор бумаг, а инструмент управления ремонтом. Практическая польза проявляется на каждом этапе.

• Сопоставимые сметы. Все подрядчики получают одинаковое задание с объёмами работ, поэтому их предложения можно сравнивать между собой, а не угадывать, что включено в цену.
• Контроль качества. По чертежам можно проверить работу на каждом этапе: положение перегородок, места розеток и сантехнических выводов, уровни пола и потолка. Отклонение видно сразу, пока его легко исправить.
• Меньше переделок и простоев. Решения приняты заранее, поэтому мастера не ждут ответов заказчика и не додумывают детали сами.
• Точные закупки. Ведомости и спецификации показывают, сколько материалов нужно, и снижают риск нехватки или излишков.
• Основа для согласований. Чертежи помогают подготовить документацию на перепланировку и объяснить задачу управляющей компании.
• Удобство после ремонта. Эргономика, заложенная в планах, определяет, насколько комфортно будет жить в квартире: хватает ли розеток, удобно ли включается свет, свободны ли проходы.

Проект не гарантирует идеального результата сам по себе, но делает ремонт прозрачнее: заказчик понимает, что и зачем делают, и может проверить исполнение.

Сколько стоит технический дизайн-проект квартиры

Стоимость обычно считают за квадратный метр. В открытых прайсах московских студий базовый комплект начинается примерно от 1500–1700 рублей за м², расширенные комплектации — от 2000–2500 рублей, а полный дизайн-проект с визуализацией — от 6000 рублей за м². Это ориентир, а не цена: у каждой студии свой состав и тарифы.

На итоговую сумму влияют:

• площадь квартиры;
• комплектация: раскладка плитки, развёртки стен с электрикой, чёрно-белые 3D-виды;
• сложность объекта и наличие перепланировки;
• регион и уровень студии.

Сроки разработки зависят от тех же факторов и обычно занимают от одного до полутора месяцев с учётом обмеров и согласования планировки. Уточняйте их и состав комплекта до подписания договора.

Как заказать технический проект и принять работу

Проект можно начинать до получения ключей, опираясь на план застройщика, а после приёмки квартиры провести контрольные обмеры и скорректировать чертежи. Если в квартире проводили черновые работы, замеры стоит повторить, иначе встроенная мебель может не встать в ниши.

В договоре проверьте состав альбома, количество вариантов планировки, формат выдачи и порядок внесения правок. При приёмке убедитесь, что:

• на всех листах есть размеры и привязки;
• розетки и выключатели согласованы с расстановкой мебели;
• приложены ведомости и спецификация;
• версия чертежей у заказчика и у прораба одинаковая.

Частые вопросы

Нужен ли технический проект, если уже есть дизайн-проект?

Зависит от состава дизайн-проекта. Если в нём только визуализации и подбор материалов, строителям не хватит размеров, схем электрики и ведомостей. Уточните, входят ли рабочие чертежи; если нет, технический проект нужен отдельно.

Можно ли сделать технический проект без 3D-визуализации?

Да. Технический проект существует самостоятельно: он содержит чертежи, схемы и спецификации, а визуализация лишь показывает внешний вид. Так часто делают при повторном ремонте или когда стиль уже определён.

Зачем нужны обмеры, если есть план БТИ?

План БТИ создан для регистрации и может отличаться от реальных размеров. Для чертежей и встроенной мебели нужна точная геометрия, поэтому специалист снимает размеры на объекте, а после чернового этапа замеры лучше повторить.

Сколько по времени делают технический дизайн-проект?

Ориентировочно от одного до полутора месяцев, включая обмеры, согласование планировки и разработку чертежей. Точный срок зависит от площади, числа вариантов планировки и объёма доработок. Уточняйте у исполнителя до подписания договора.

Заменяет ли он проект перепланировки?

Нет. Дизайн-проект не заменяет проект перепланировки и официальное согласование. Он показывает, что и как меняется, и служит основой для такой документации. Порядок согласования уточните в профильной организации и управляющей компании.

Можно ли заказать проект до получения ключей?

Да, планировку и чертежи можно подготовить по плану застройщика. После приёмки квартиры проводят контрольные обмеры и корректируют чертежи. Окончательную версию лучше фиксировать после проверки фактических размеров.

В каком виде выдают готовый проект?

Чаще всего это печатный альбом (например, формата А3) для прораба и электронный PDF, иногда с отдельными файлами по каждому плану. Отдельные файлы удобно отправлять поставщикам и подрядчикам для расчёта предложений.

Итоги

Технический дизайн-проект — рабочий инструмент, который делает ремонт управляемым: он фиксирует решения до начала работ и даёт всем участникам одни и те же чертежи. Перед заказом сверьте состав альбома со своей задачей и попросите образец проекта.
